泡壳包装机(热成型包装机)

BLISTER PACK DK-PS 20A/30A/40A

BLISTER PACK DK-PS 200 / 400

使用PVC、PVDC、PE及铝箔包材以加热成型原理进行产品包装。 依客户包装设计的大小及生产数量的需求,选择适合的机型。 每分钟机器冲程约为40-45。

  • DK-PS 20A:最大成型范围 80×120 mm。
  • DK-PS 30A:最大成型范围 80×150 mm。
  • DK-PS 40A:最大成型范围 100x210 mm。
  • DK-PS 200:最大成型范围 80×110 mm。
  • DK-PS 400:最大成型范围 80×190 mm。

机器功能及优点概述:

  • 将「成型、热封、切线、切片」四动作结合于同机台上,节省机械空间并一贯作业,提高效能。
  • 四个动作驿站各自独立,操作及调整更换模具零件简单容易,降低试机成本。
  • 采直线前进的制程方式,使包装产品不被设限可多元化,增加实用性。
  • 机器传动的设计改由气压传动,取代传统繁琐的机械传动,减少养护费用,可调整冲程以增加深度较深产品成型的稳定性。
  • 成型包材的选择,只要是PVC或其他可塑性材料,背盖包材的选择,则凡coating 与成型包材同性质之贴合剂材料,如铜板纸、铝箔纸、PE、PET等印刷后成卷包材均适用。
  • 切线功能上,可自动分割所需格数并以虚线或实线分割的方式切断,以便使用者撕开。
  • 电眼印刷记号,使包材上的印刷文字或图案能有规则且精准地对应到特定位置,使印刷文字、图案完整呈现不会被裁切分割不完整。
  • 缺锭检测功能是使用光纤电眼自动检测是否有缺锭现象,进而立即停机以排除问题,减少包材及时间浪费。

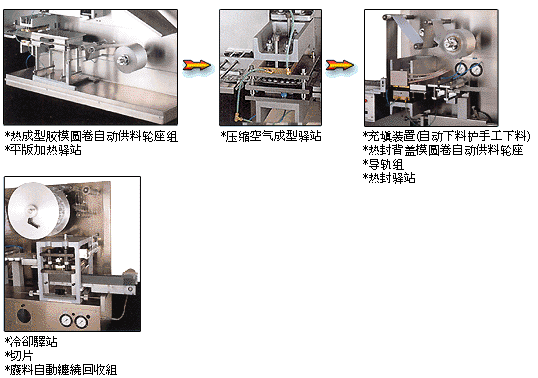

流程:

  • 热成型胶膜圆卷自动供料轮座组。
  • 平板加热驿站。
  • 压缩空气成型驿站。
  • 充填装置(自动下料护手工下料)。
  • 热封背盖模圆卷自动供料轮座。
  • 导轨组。
  • 热封驿站。
  • 冷却驿站。
  • 切片驿站。
  • 废料自动缠绕回收组。

Advantages of the platen sealing system:

  • Sufficient process time.
  • Constant and relatively low sealing temperature over the full sealing plaren.
  • Low energy cost.
  • Flexibility to seal a range of lid materials.
  • Proportional heat control with only +/- 5蚓 variation.
  • Uniform pressure distribution over the full platen surface.
  • Heat transfer to product is avoided.
  • Absorption of sealing load within the station.
  • Separation of indexing and sealing functions.

选购装置:

  • 切虚线或切实线驿站。
  • 胶囊自动下料装置及胶囊颜色选向装置。
  • 锭剂震荡盘下料充填装置。
  • 成品出料装置。
  • 机器安全护盖。
  • 缺锭检测装置。
  • 液体充填装置。
  • 电眼控制印刷记号装置。

适用范围:

  • 药品:各类胶囊、软胶囊、锭剂、药丸。

流程:

模具:

* 一般成型上、下模。
* 切实线模。
* 切虚线模。

进料系统:

* 胶囊自动入料装置。
* 锭剂自动入料装置。
* 缺锭检测装置。
* 药丸、糖衣锭入料斗。
* 一般手工入料斗。
* 毛刷下料装置。

特点:

DK-PS 200
DK-PS 400
DK-PS 20A
DK-PS 30A
DK-PS 40A
有效成型面积
(max mm)
80(W)x110(L)
80(W)x190(L)
80(W)x120(L)
80(W)x150(L)
100(W)x190(L)
成型胶膜厚度
(mm)
150-300 micron
150-300 micron
250-350
micron
250-350
micron
250-350
micron
背盖材料宽度
(max mm)
124
195
124
154
195
成型深度
(mm)
13
13
13
(or as require)
13
(or as require)
13
(or as require)
滚动条直径
Film (max mm)
foil (max mm)
core (mm)

400
240
70-76

400
240
70-76

400
240
70-76

400
240
70-76

400
240
70-76
输送长度
(max mm)
100
108
112
112
112
行程数
(max)
50
50
50
50
50
电源接线
220V,380V,
440V50 Hz
or 60 Hz
220V,380V,
440V50 Hz
or 60 Hz
220V,380V,
440V50 Hz
or 60 Hz
220V,380V,
440V50 Hz
or 60 Hz
220V,380V,
440V50 Hz
or 60 Hz
压缩空气消耗量
10.7 CFM
at 7Kg/Cm2
G303 L/Min
16.4 CFM
at 7Kg/Cm2
G464 L/Min
36.9-52.4 CFM
at 7Kg/Cm2
G1045-1484 L/Min
36.9-52.4 CFM
at 7Kg/Cm2
G1045-1484 L/Min
52.4-82.4 CFM
at 7Kg/Cm2
G1484-2334 L/Min
冷却水消耗量
0.06m3-0.1m3
/ Hr15oC-20oC
0.18m3-0.3m3
/ Hr15oC-20oC
0.06m3-0.1m3
/ Hr15oC-20oC
0.06m3-0.1m3
/ Hr15oC-20oC
0.18m3-0.3m3
/ Hr15oC-20oC
占地面积
(approx mm)
2350Lx960W
x1550H
2350Lx960W
x1550H
3260Lx800W
x1550H
3260Lx800W
x1550H
3260Lx800W
x1550H
MAIN MOTOR,
HEATER
1HP, 3-4W
2HP, 5.1-7W
1/4HP, 3-4W
1/4HP, 4-6W
1/4HP, 5-7W
机器装箱 G.W. Kg
N.W. Kg
(approx) Cu-Ft
1400
1000
190
1700
1300
230
1000
700
190
1100
800
200
1200
900
200
